UWB枪支离位报警系统

UWB枪支离位报警系统

系统介绍

为了加强部队安全防范工作,防止执勤枪支被抢,哨兵被袭击和哨兵携枪逃离部队等情况的发生,加大对执勤(流动)枪支的监督管理力度,有效预防枪弹丢失,杜绝涉枪涉弹重加大恶性案件发生,结合部队实际,我们研制开发了“枪支离位报警系统”。把枪支离位主机通过连接“报警控制指挥中心”(值班室),实现了及时,准确,多方位,多功能的报警效果,该系统具有操作简单、使用方便、配置合理、针对性强、运行稳定等优点,达到了各项设计功能。
本系统通过在岗哨上安装RW-R916枪支离位测距主机,实时监控以岗哨亭为中心50m半径范围内枪支标标签与基站的相对距离(精度达到30cm)来判断执勤人员是否在岗。当枪标超出设定离位范围时,便触发岗亭离位声光报警器,同时指挥控制中心收到报警信息,确保岗哨枪支在执勤过程中的安全,进而有效预防危险事件发生。

2.系统组成

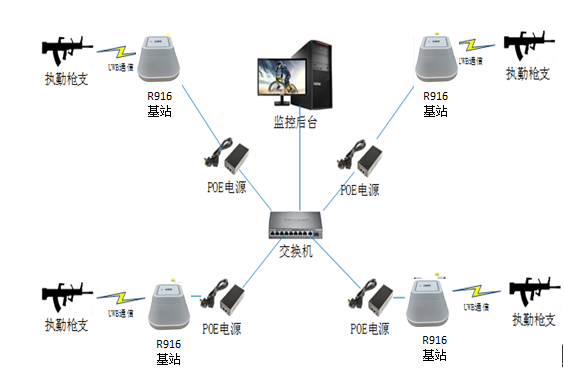

系统主要由监控后台、测距基站、枪标三部分组成,组网方式如图1-1



图2-1  系统组网示意图


3.主要功能

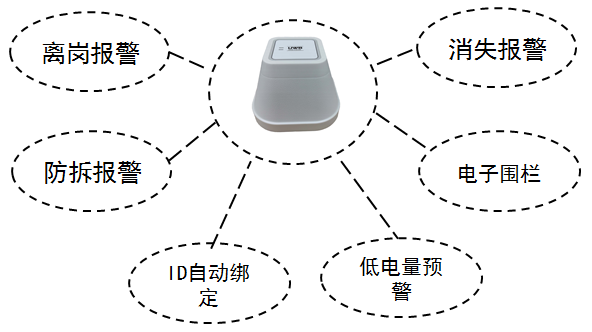

图3-1  系统功能图


  1. 离岗报警:枪支标签离开主机设定的距离时,R916主机以蜂鸣“滴,滴”响的方式发出离位报警信号,同时向上位机软件发出超距报警信息。
  2. 防拆报警:在R916主机监控范围内的枪支标签,如果发生强制拆卸,主机同样会以蜂鸣“滴,滴”响的方式发出防拆报警信息,同时软件端也会显示报警数据信息。
  3. 低电量报警:当枪支标签电压不足(低于设定值时),系统会接收到标签传输的低电压数据信息,通过特定格式解析后发出低电压提醒,以便于对枪支标签进行及时充电。
  4. 消失报警:因特定情况,当在R916主机监控下的枪支标签发生消失时,以离位报警方式发出消失预警。
  5. ID自动绑定:枪支标签在进入绑定范围内,R916离位主机会与枪支标签进行自动绑定。
  6. 电子围栏:枪支执勤范围自由设置。
